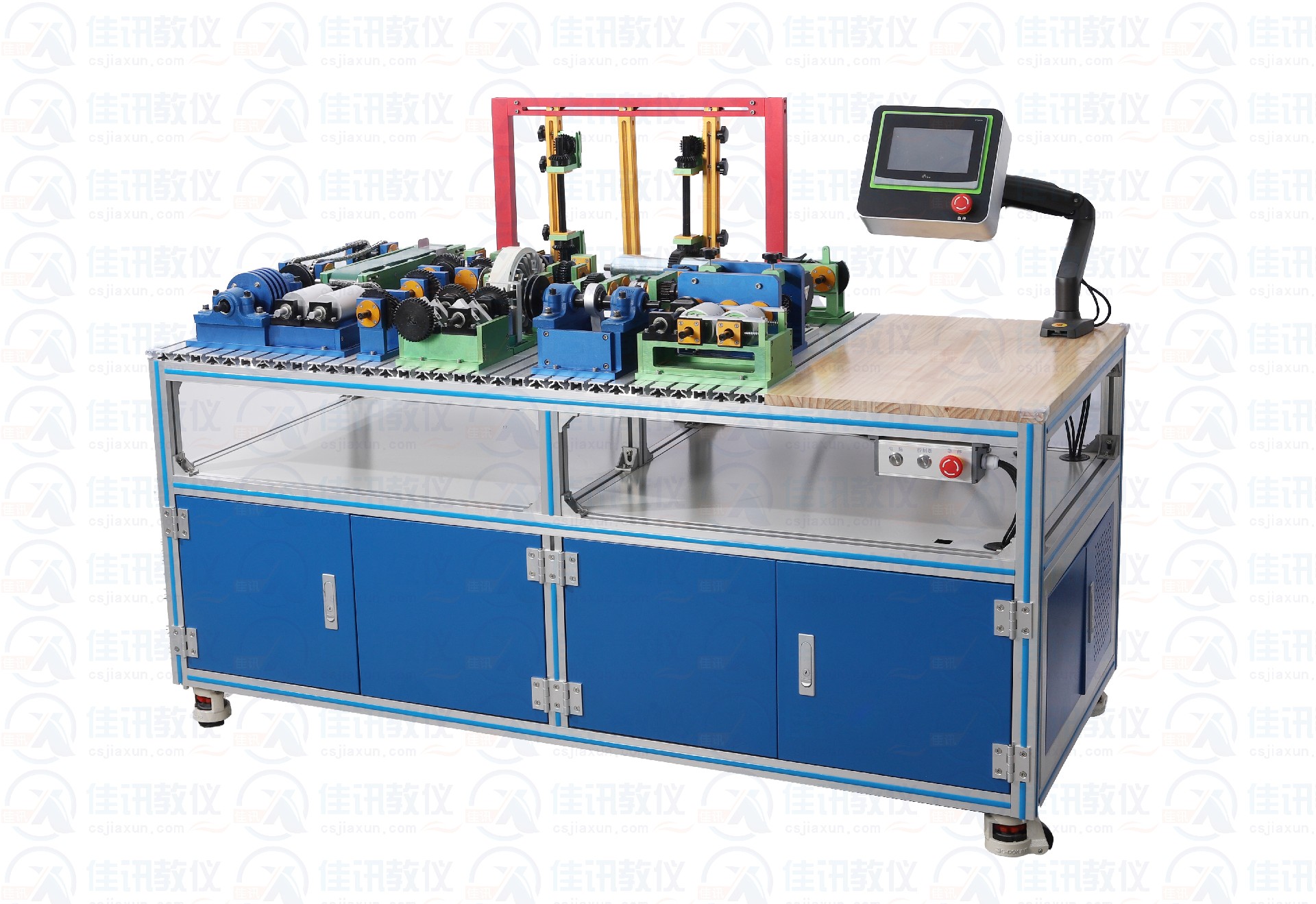

JXJCD-F創意組合機械系統方案拼裝設計分析系統
來源: 時間:2017-07-17 瀏覽:251
一、實驗項目:
1、機械零件的認識實驗;
2、帶、鏈、齒輪、減速器等裝拆實驗;
3、傳動效率測試實驗;
4、實例搭接演示(拆裝了解結構):顎式破碎機實例;錘式破碎機實例;雙齒輥破碎機實例;回轉窯;球磨機實例;帶式輸送機實例;雙臥軸混凝土攪拌機實例。
5、機構原理搭接 (構畫原理運動簡圖,思考機構演化的由來,機架位置,連桿長度變化對運動的結果影響);牛頭刨床;沖壓機;連桿軌跡探究。
6、自由搭接傳動測試 (提供壓力傳感器,速度傳感器,磁粉制動器,測試采集相關數據)。
二、主要配置及技術參數:
1、采用PLC控制系統,包含2個RS485通訊/編程口;
2、液晶觸摸屏:尺寸:7英寸。
3、伺服電機1臺:3.8N.m;功率,1000W;電壓,220V。
4、磁粉制動器1臺 額定轉矩25N.m
5、拉(壓)力傳感器;200N,1個。
6、電源:單相220V ±10% 5A 50Hz 漏電保護:I△n≤30mA t≤0.1s
7、整體尺寸;1800mm*800mm*1300mm;
三、配套數字化教學平臺、虛實結合。
