機械設計實驗裝備

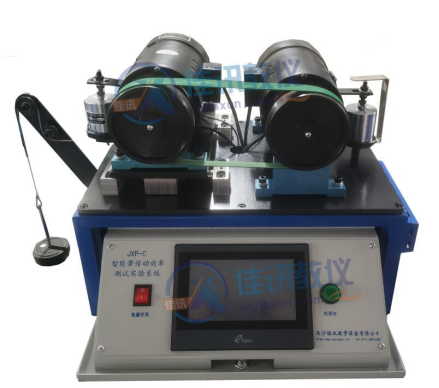

JXP-C智能帶傳動效率測試實驗系統

來源:     時間:2017-07-17     瀏覽:108








實驗項目:

1、觀察帶傳動中的彈性滑動和打滑現象,以及它們與傳遞載荷之間的關系。

2、比較預緊力大小對帶傳動承載能力的影響。

3、測定和繪制平帶傳動彈性滑動曲線和效率曲線。

  測定和繪制V帶傳動彈性滑動曲線和效率曲線。

  測定和繪制圓帶傳動彈性滑動曲線和效率曲線。

4、了解傳動實驗臺的構造和工作原理,掌握轉矩、轉速的測量方法。

5、對各種測定的結果進行分析對比加深對彈性滑動的理解。

6、帶傳動虛擬實驗


主要配置及技術參數:

1、配置三合一帶輪,實驗操作更方便快捷。帶輪直徑d1=d2=120mm;

2、電動機功率:355W,0-1500 rpm;負載變動范圍:0-355W,手動與程控無級調速;

3、拉壓力傳感器2個量程50N;電阻1套;

4、直流電動機1個 ,功率:355W;調速范圍:0-1500rpm;

5、直流發電機1個 ,功率:355W;加載范圍:0-320W;

6、臺式柜體厚度為1.2mm  臺式鐵板厚度為10mm;

7、外形尺寸:520*380*450mm左右,重量:50kg。
