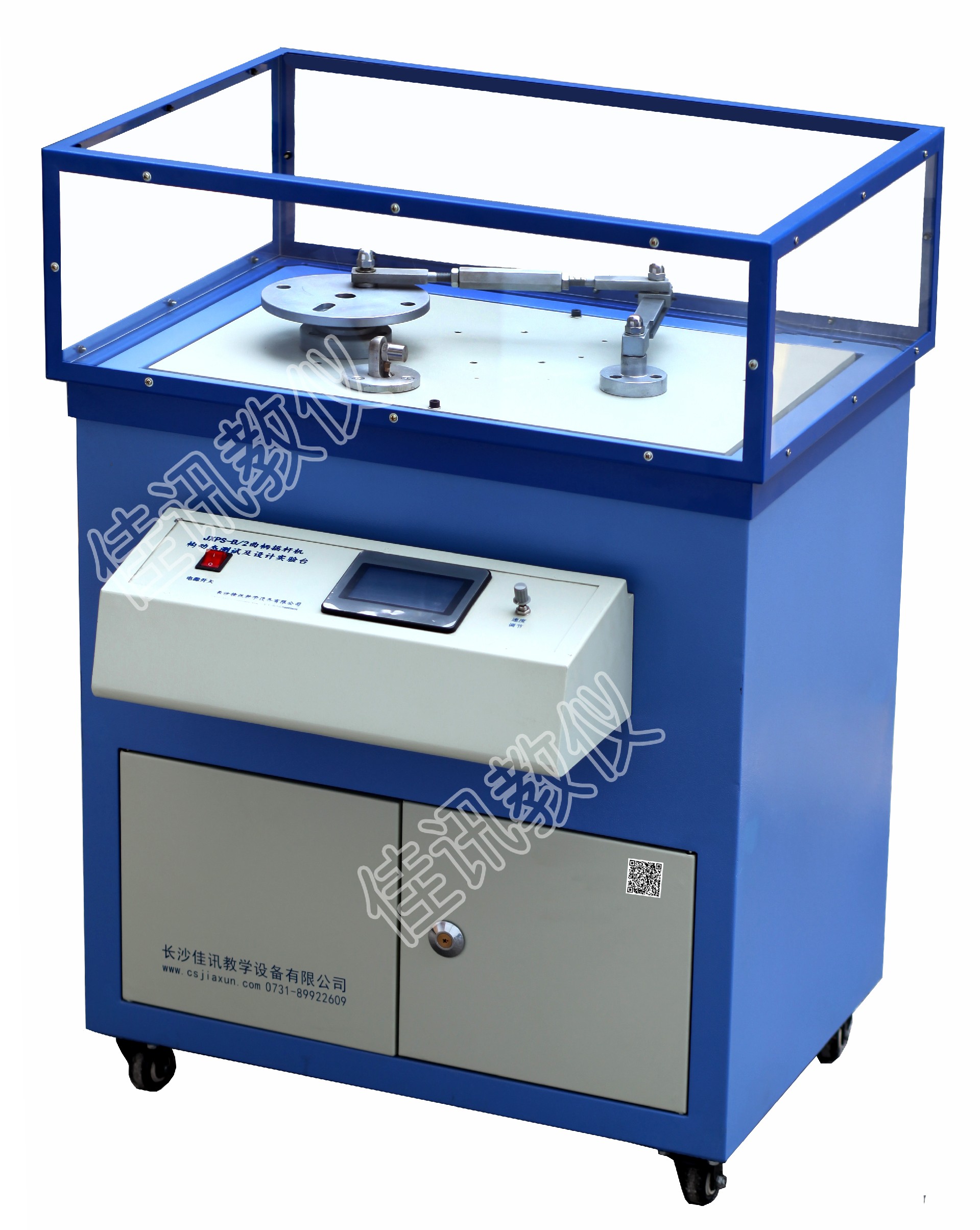

JXPS-B/2曲柄搖桿機構動態測試及設計實驗臺
來源: 時間:2017-07-17 瀏覽:162
一、實驗項目：
1、改變機構構件的桿長和位置，進行搖桿運動規律的實測與仿真，了解速度波動的影響
和機構的急回特性；
2、進行機架振動的實測與仿真，了解激振力對機架振動的影響；
3、通過計算機軟件進行曲柄搖桿機構的設計和連桿曲線的設計。
二、主要配置及技術參數：
1、曲柄AB的長度可調35-55mm；連桿CD的長度可調 280-320mm；搖桿DE的長度可調 50-200mm；機架振動傳感器的方向角可調 0-360；
2、帶減速器的直流電機轉速可調：0-260轉/分；電動機（曲柄）功率可調；
3、光柵角位移傳感器 2個，振動傳感器1個，橫向靈敏度比≤5%，電荷放大器 1個，DHF-7，,40mV/PC；
4、外形尺寸720×690×980mm左右，重量50kg。
