一、實驗內容：

1、觀察范成儀，了解刀具模塊與紙盤相對運動情況；

2、根據已知的刀具參數和被加工齒輪參數，計算被加工齒輪的基圓、分度圓、最小變位系數、齒頂圓和齒根圓等參數。

3、拓印齒廓時，注意觀察圓紙上包絡線形成過程。（印跡不清時需添加適量油墨）

4、將圓紙固定在托盤上時，必須注意對準中心

5、觀察根切現象。

6、提高學生對齒輪加工的研究興趣

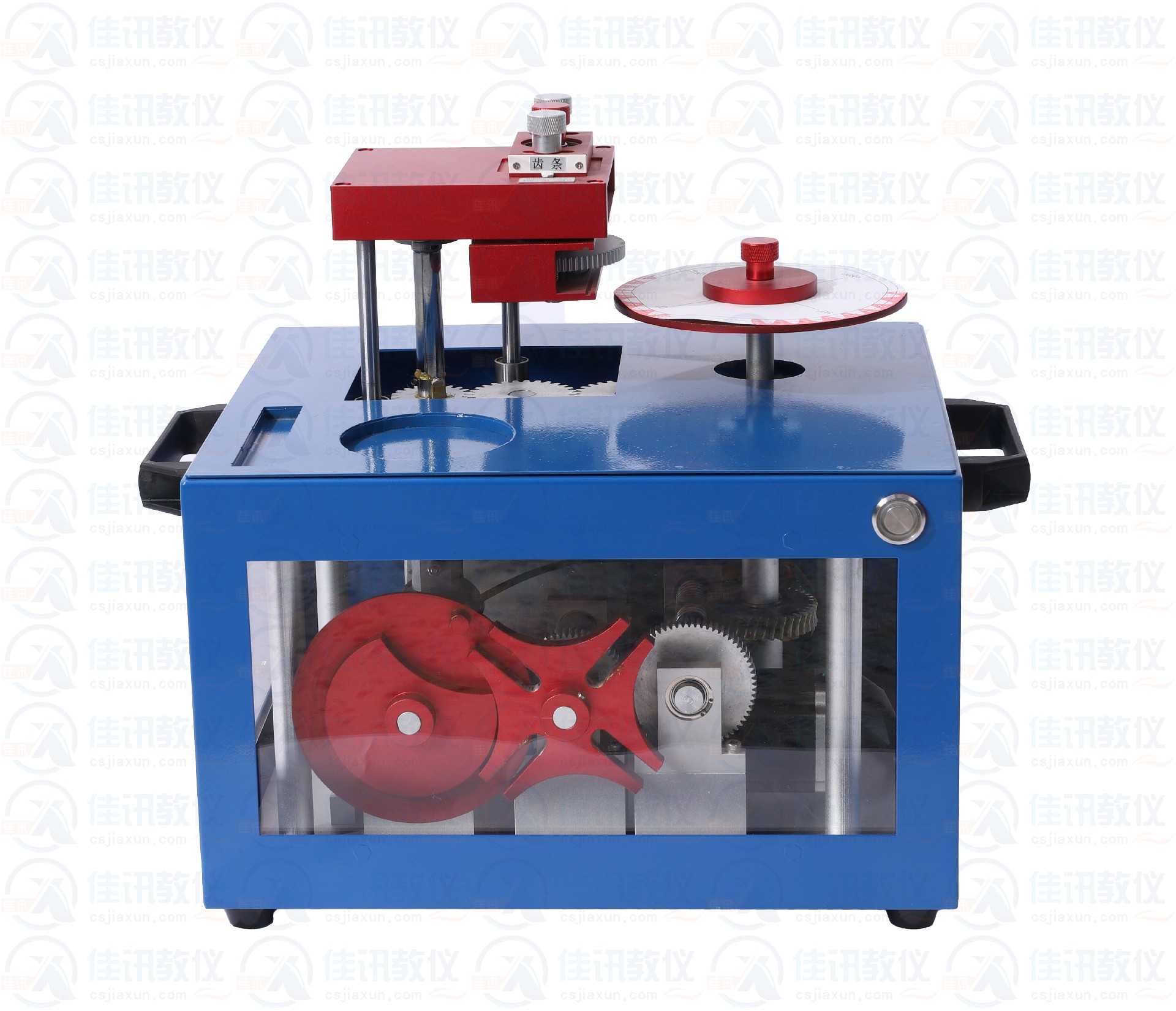

二、主要技術參數：

1、齒輪印章、齒條印章：各1套

2、外形尺寸：450×320×360mm左右

3、齒條刀具模塊m=4mm，α = 20°，ha* =1，c*=0.25；

4、齒輪刀具模塊m=4mm，z=18，α = 20°，ha* =1，c*=0.25；

5、被加工齒輪m=4mm，z=36；α = 20°，ha* =1，c*=0.25；

6、正負變位齒輪變位系數范圍-1≤X≤1,

7、蝸輪蝸桿：2套

8、槽輪機構、齒輪機構、連桿機構：各1套

9、電機（帶驅動器套裝）：1套

10、配套虛擬軟件
