一、產品功能/實驗

1、工程制圖概論

2、閱讀和理解工程圖，裝配圖

3、三維顯示圖紙類型

4、零件清單，尺寸標注，表面和公差規格，標準件與生產件之間的差異。

5、測量練習，制造工藝過程 ，裝配實例 ，配套動畫教學資源。

二、實驗特點

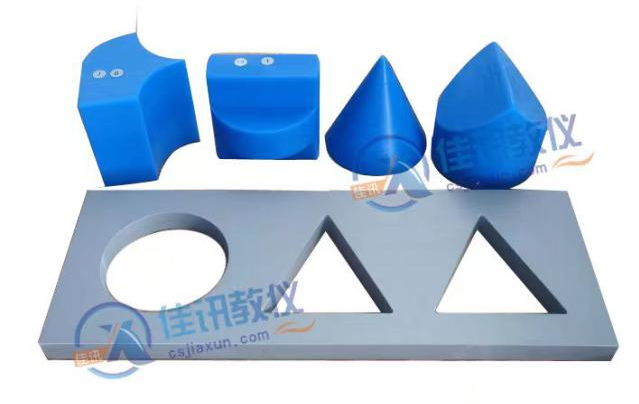

1、制圖創意設計組合模型庫，主要包括模型演繹組合包、底座模塊、智能設計組合模塊及相配套底座和組件等。

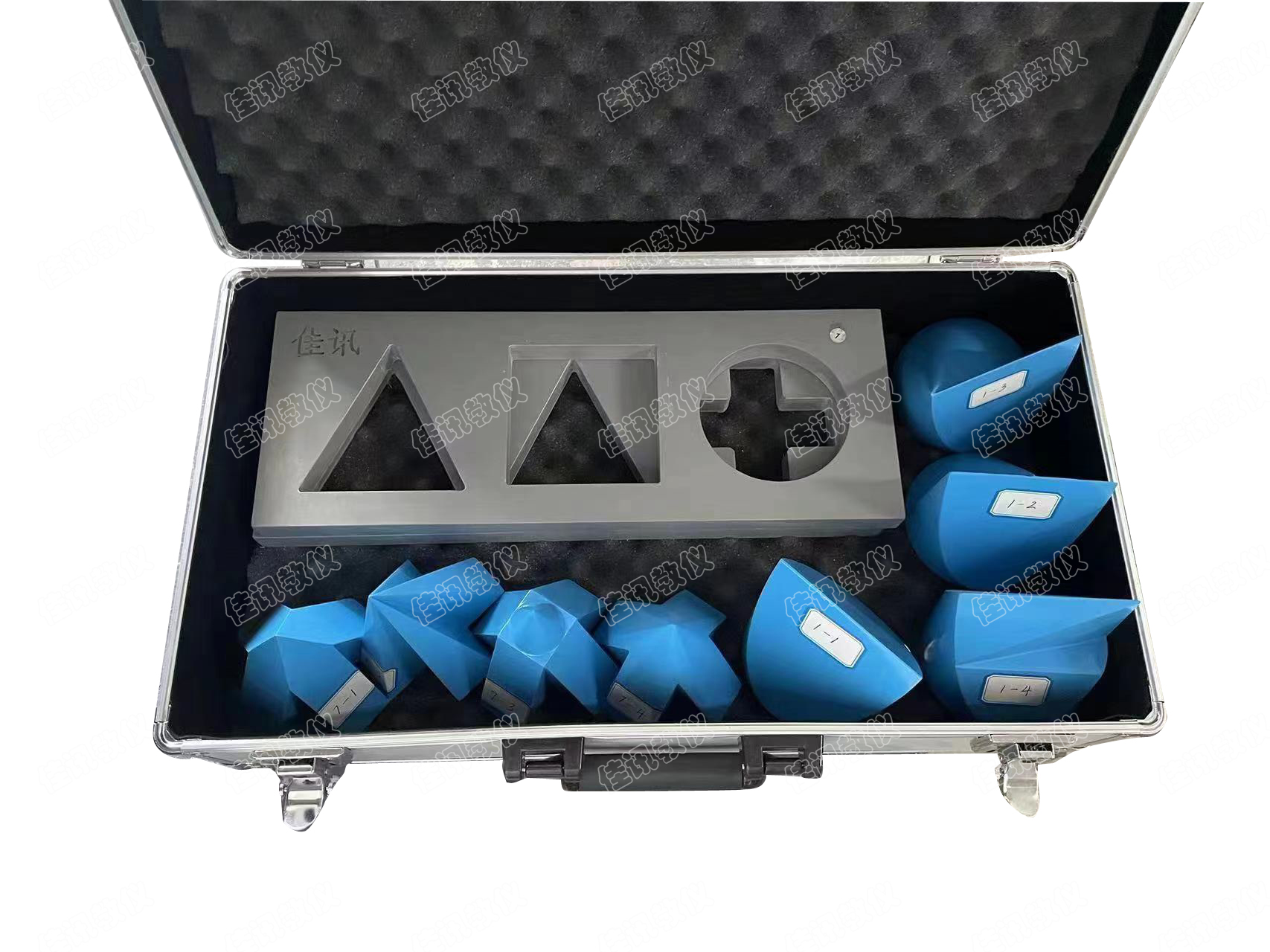

2、構件采用優質工程塑料或木制，可實現不同形狀模塊，無損、無痕試驗；采用工業變位基本拼接結構與滑動拼接方式；使用拼接多面體結構；所有構件的拼接不需要螺釘，不需要工具；包含模型構件及底座。

3、模型技術組合包含塞規類模型模板24套，刻字刻畫類模型模板28套，模型數量不少于160種。

4、制圖創新設計競賽創新設計驗證實驗,制圖創意搭接實驗.

 三、實驗項目

1、制圖創新設計競賽創新設計驗證實驗

2、制圖創意搭接實驗

四、數字化教學平臺
