機械設計實驗裝備

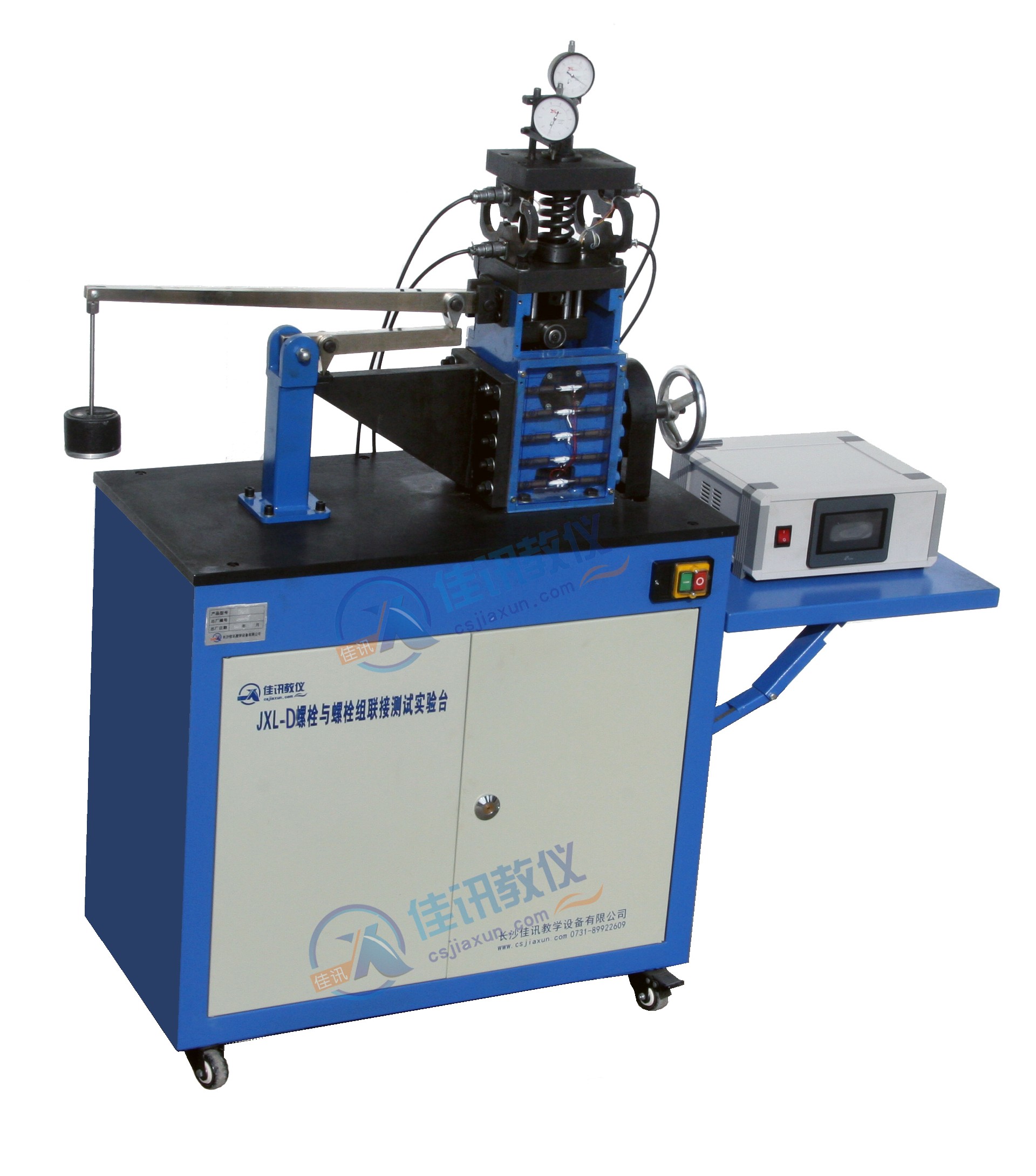

JXL-D螺栓與螺栓組聯接測試實驗臺

來源:     時間:2017-07-17     瀏覽:104






驗項目:

1、完成單個緊聯接螺栓四種不同剛度的聯接件和被聯接件靜、動態受力與變形實驗:并繪制螺栓和被聯接件受力與變形的靜、動態曲線。

2、完成螺栓組聯接特性(測定螺栓組的載荷分布)實驗,繪制螺栓組的載荷的靜態曲線。

3、了解單個螺栓在擰緊過程中各部分的受力情況。

4、了解單個螺栓受靜態軸向載荷時的變形規律。

5、觀察單個螺栓動應力幅值的變化,以驗證提高螺栓聯接強度的各項措施。

6、電阻應變片靈敏度系數測量實驗。


主要配置及參數:

1、螺栓組被測螺栓10根,中段直徑Φ6.5mm,兩端螺紋M10,螺栓材料40Cr;

2、單個緊聯接螺栓被測螺栓1根,螺紋M16×2,螺栓材料40Cr;

3、(工程用)電阻應變片電阻值 R=120Ω; 靈敏度系數 K=2.20;

4、應變儀1臺,16路,靈敏度系數:K=2.20;配4.3英寸液晶觸摸屏

5、砝碼  1kg  2塊,0.5kg1塊,共計3塊;

6、交流三異步電動機  1臺  功率:N=370W   U=380V   n=910轉/分;

7、千分表 2個 量程  0-1mm;使用說明與實驗指導書  1本;

8、外形尺寸:770×400×1200mm;實驗臺重量:120kg。
