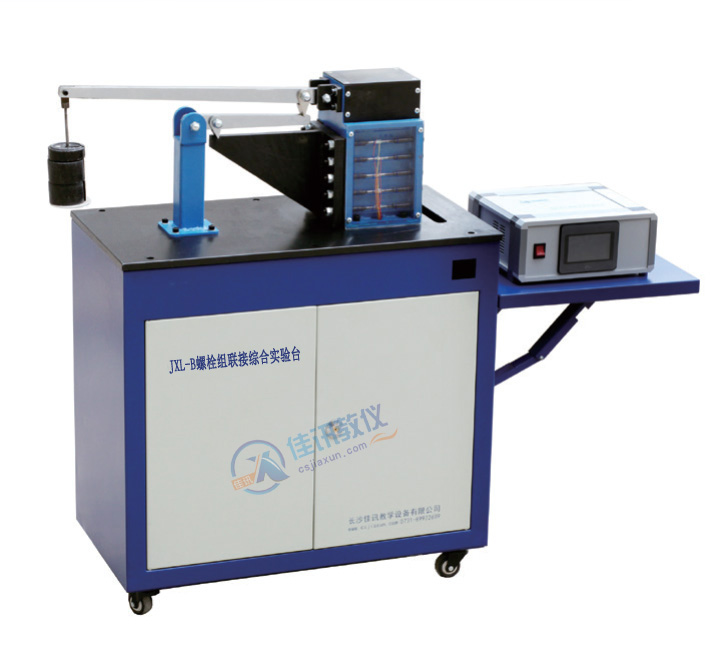

JXL-B多功能螺栓組聯接綜合實驗臺
來源: 時間:2017-07-17 瀏覽:139
實驗項目: 1、完成螺栓組聯接在翻轉力矩作用下各螺栓所受的載荷特性(測定螺栓組的載荷分布)實驗,繪制螺栓組各螺栓所受的載荷的靜態特性曲線; 2、深化課程學習中對螺栓組聯接受力分析的認識; 3、初步掌握電阻應變儀的工作原理和使用方法。 主要配置及參數: 1、被測螺栓 10根 中段直徑 Φ6.5mm,兩端螺紋 M10,螺栓材料 40Cr; 2、應變儀1臺,16路,靈敏度系數:K=2.20;配4.3英寸液晶觸摸屏 3、(工程用)電阻應變片電阻值 R=120Ω; 靈敏度系數 K=2.20; 4、砝碼3塊(1kg兩塊,0.5 kg1塊); 5、外形尺寸:770×400×1020mm;實驗臺重量:60kg。
